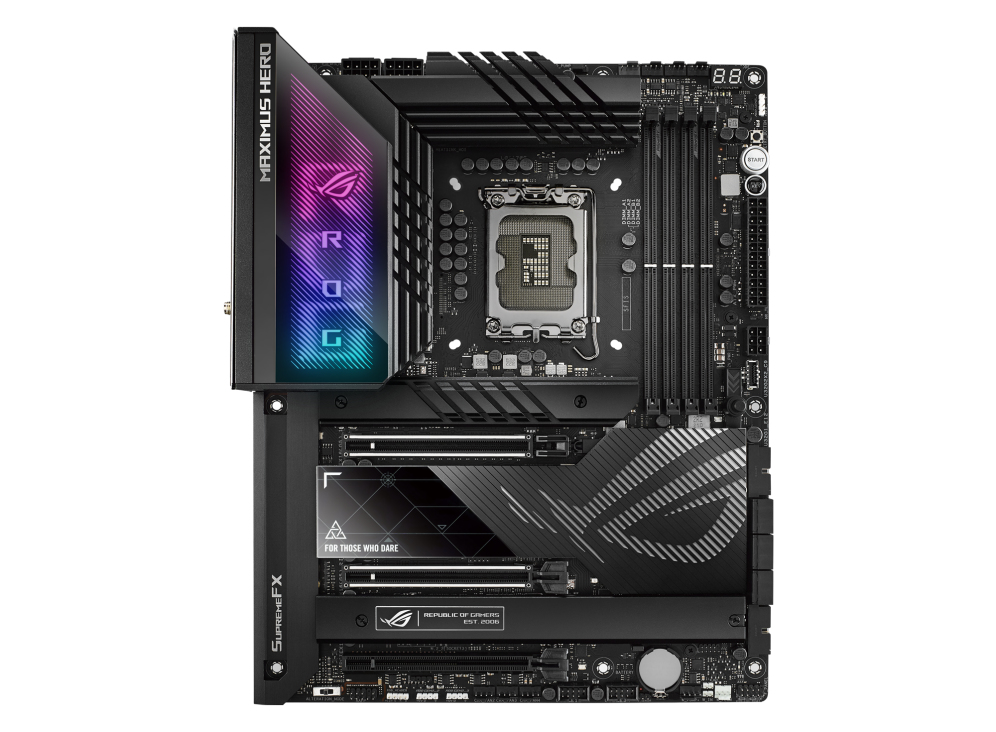

Motherboard Asus S1700 ROG MAXIMUS Z790 HERO BOX ATX

CPU
Intel® Socket LGA1700 para procesadores Intel® Core ™ de 14.ª y 13.ª generación , procesadores Intel® Core™ de 12.ª generación , Pentium® Gold y Celeron® Admite la tecnología Intel® Turbo Boost 2.0 y la tecnología Intel® Turbo Boost Max 3.0** * Consulte www.asus.com para obtener la lista de soporte de CPU. ** La compatibilidad con Intel ® Turbo Boost Max Technology 3.0 depende de los tipos de CPU.

conjunto de chips
Conjunto de chips Intel® Z790

Memoria
4 x DIMM, máx. 192 GB, DDR5 7800+(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000 (OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800MHz Memoria sin búfer y sin ECC*
Arquitectura de memoria de doble canal
Compatible con Intel® Extreme Memory Profile (XMP)
* Tipos de memoria admitidos, velocidad de datos (velocidad) y la cantidad de módulos DRAM varía según la configuración de la CPU y la memoria; para obtener más información, consulte www.asus.com para obtener la lista de soporte de memoria.
* La memoria DDR5 sin búfer y sin ECC admite la función On-Die ECC

Gráficos
1 x puerto HDMI TM
** 2 x puertos Intel® Thunderbolt ™ 4 (USB Type-C® ) compatibles con salidas de video DisplayPort 1.4 y Thunderbolt™***
* Las especificaciones gráficas pueden variar según el tipo de CPU. Consulte www.intel.com para obtener actualizaciones.
** Admite 4K@60Hz como se especifica en HDMI 2.1.
*** La compatibilidad con la resolución VGA depende de la resolución de los procesadores o las tarjetas gráficas.

Ranuras de expansión
Procesadores Intel® Core TM ( 14.ª , 13.ª y 12.ª generación ) *
2 ranuras PCIe 5.0 x16 (admite modos x16 o x8/x8)** Chipset
Intel® Z790 1 ranura PCIe 4.0 x16 (admite x4, x4/ modos x4) * Consulte la tabla de bifurcación PCIe en el sitio de soporte (https://www.asus.com/support/FAQ/1037507/). ** Cuando la tarjeta ROG Hyper M.2 está instalada en PCIEX16(G5)_1, PCIEX16(G5)_2 se ejecutará solo x8 y si la tarjeta ROG Hyper M.2 está instalada en PCIEX16(G5)_2, PCIEX16(G5)_1 Ejecute solo x8. – Para garantizar la compatibilidad del dispositivo instalado, consulte https://www.asus.com/support/ para obtener la lista de periféricos compatibles.

Almacenamiento
Total admite 5 ranuras M.2 y 6 puertos SATA de 6 Gb/s* Procesadores
Intel ® de 13.ª y 12.ª generación*
Ranura M.2_1 (clave M), tipo 2242/2260/2280/22110 (admite modo PCIe 4.0 x4). Ranura
Hyper M.2_1 (Key M) a través de la tarjeta ROG Hyper M.2, tipo 2242/2260/2280/22110 (compatible con el modo PCIe 5.0 x4).** Chipset
Intel®
Z790** Ranura M.2_2 (Key M), tipo 2242/2260/2280 (admite modo PCIe 4.0 x4)
Ranura M.2_3 (clave M), tipo 2242/2260/2280 (admite modos PCIe 4.0 x4 y SATA)
Ranura Hyper M.2_1 (clave M) a través de ROG Hyper M .2, tipo 2242/2260/2280/22110 (admite el modo PCIe 4.0 x4)**
Ranura Hyper M.2_2 (Key M) a través de la tarjeta ROG Hyper M.2, tipo 2242/2260/2280/22110 (admite PCIe 4.0 modo x4)***
6 x puertos SATA 6Gb/s****
* La tecnología Intel® Rapid Storage admite PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.
** Cuando la tarjeta ROG Hyper M.2 está instalada en PCIEX16(G5)_1, la ranura Hyper M.2_1 puede admitir el modo PCIe 4.0 x4. Cuando la tarjeta ROG Hyper M.2 está instalada en PCIEX16(G5)_2, la ranura Hyper M.2_1 puede admitir el modo PCIe 5.0 x4. Cuando la tarjeta ROG Hyper M.2 está instalada en PCIEX16(G4), las ranuras Hyper M.2_1 y Hyper M.2_2 pueden admitir el modo PCIe 4.0 x4.
*** Cuando la tarjeta ROG Hyper M.2 está instalada en PCIEX16(G5)_1 o PCIEX16(G5)_2, la ranura Hyper M.2_2 se desactivará. Cuando la tarjeta ROG Hyper M.2 está instalada en PCIEX16(G4), las ranuras Hyper M.2_1 y Hyper M.2_2 pueden admitir el modo PCIe 4.0 x4.
**** La configuración RAID y las unidades de arranque no son compatibles con los puertos SATA6G_E1-2

Ethernet
1 x Intel® 2.5Gb Ethernet
ASUS LANGuard

Inalámbrico y Bluetooth
Wi-Fi 6E
Wi-Fi 6E 2×2 (802.11 a/b/g/n/ac/ax)
Admite banda de frecuencia de 2,4/5/6 GHz*
Bluetooth® v5.3 **
* La normativa de WiFi 6E 6 GHz puede variar entre países.
** La versión de Bluetooth puede variar; consulte el sitio web del fabricante del módulo Wi-Fi para obtener las especificaciones más recientes.

USB
USB trasero (12 puertos en total)
2 x Thunderbolt™ 4 puertos (2 x USB Type-C ® )
6 x puertos USB 3.2 Gen 2 (5 x Type-A + 1 x USB Type-C ® )
4 x USB 3.2 Gen 1 (4 x Tipo-A)
USB frontal (9 puertos en total)
1 x conector USB 3.2 Gen 2×2 (admite USB Type-C ® con hasta 60 W PD/QC4+)
2 x cabezales USB 3.2 Gen 1 que admiten 4 USB 3.2 Gen adicionales 1 puerto
2 cabezales USB 2.0 que admiten 4 puertos USB 2.0 adicionales

Audio
ROG SupremeFX 7.1 Sonido envolvente CODEC de audio de alta definición ALC4082
– Sensor de impedancia para salidas de auriculares delanteras y traseras
– Admite: detección de jack, transmisión múltiple, reasignación de toma de micrófono en el panel frontal
– Salida de reproducción estéreo de 120 dB SNR de alta calidad y grabación de 110 dB SNR entrada
– Admite reproducción de hasta 32 bits/384 kHz en el panel frontal
Funciones de audio
– Tecnología de blindaje SupremeFX
– ESS ® ES9218 QUAD DAC
– Conectores de audio chapados en oro
– Puerto de salida S/PDIF óptico trasero
– Condensadores de audio premium
– Cubierta de audio

Puertos de E/S del panel posterior
2 x Thunderbolt™ 4 puertos USB Type-C ®
6 x puertos USB 3.2 Gen 2 (5 x Type-A + 1 x USB Type-C ® )
4 x puertos USB 3.2 Gen 1 (4 x Type-A)
1 x HDMI ® 1 x módulo
Wi-Fi 1 x puerto Ethernet
Intel ®
de 2,5 Gb 5 x conectores de audio chapados en oro*
1 x puerto de salida óptica S/PDIF
1 x botón BIOS FlashBack™
1 x botón Clear CMOS
*El panel trasero Lime (Line out) el puerto no admite audio espacial. Si desea utilizar audio espacial, asegúrese de conectar su dispositivo de salida de audio al conector de audio en el panel frontal de su chasis.

Conectores de E/S internos
Relacionados con el ventilador y la refrigeración
1 cabezal del ventilador de la CPU de 4 pines
1 cabezal del ventilador OPT de la CPU
de 4 pines 1 cabezal de la bomba AIO
de 4 pines 4 cabezales del ventilador del chasis de 4 pines
1 cabezal W_PUMP+
1 cabezal de entrada de agua de 2 pines
1 Conector de salida de agua de 2 pines
1 Conector de flujo de agua de 3 pines
Relacionado con la alimentación
1 Conector de alimentación principal de 24 pines
2 Conector de alimentación de +12 V de 8 pines
1 Conector de alimentación PCIe de 6 pines
Relacionado con el almacenamiento
3 ranuras M.2 (Clave M)
6 puertos SATA de 6 Gb/s
USB
1 conector USB 3.2 Gen 2×2 (compatible con USB Type-C® ) 2
cabezales USB 3.2 Gen 1 que admiten 4 puertos USB 3.2 Gen 1 adicionales
2 cabezales USB 2.0 que admiten 4 puertos adicionales Puertos USB 2.0
Varios
3 x encabezados direccionables Gen 2
1 x encabezado AURA RGB
1 x botón FlexKey
1 x encabezado de audio del panel frontal (AAFP)
1 x botón Inicio
1 x botón Reintentar
1 x encabezado del panel del sistema de 10-1 pines
1 x encabezado del sensor térmico
1 x puente de sobrevoltaje de CPU
1 x interruptor de modo PCIe alternativo

Características especiales
Kit Extreme OC
– Botón FlexKey
– Botón ReTry
– Botón de inicio
Extreme Engine Digi+
– Condensadores metálicos negros de 10 K
– Choke de aleación microfina
ASUS Q-Design
– M.2 Q-Latch
– Ranura PCIe Q-Release
– Q-Code
– Conector Q
– Q-DIMM
– Q-LED (CPU [rojo], DRAM [amarillo], VGA [blanco], dispositivo de arranque [amarillo verde])
–
Solución térmica ASUS
Q-Slot – Placa posterior del disipador térmico M.2
– Disipador térmico M.2
– Acero Placa posterior
– Diseño de disipador térmico VRM
ASUS EZ DIY
– Botón BIOS FlashBack™
– Botón Clear CMOS
– Protector de palanca de zócalo de CPU
– ProCool II
– Protector de E/S premontado
– SafeSlot
– SafeDIMM
AURA Sync
– Cabecera(s) AURA RGB
– Direccionable Gen 2 encabezado(s)
Panel frontal USB 3.2 Gen 2×2 con soporte Quick Charge 4+
– Soporte: carga de hasta 60 W*
– Salida: 5/9/15/20 V máx. 3A, PPS: 3,3–21 V máx. 3A
– Compatible con PD3.0 y PPS
* Para admitir 60 W, instale el cable de alimentación en un conector de alimentación PCIe de 6 pines o solo puede admitir 27 W

Funciones de software
Software exclusivo de ROG
– ROG CPU-Z
– GameFirst VI
– Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion
– Sonic Radar III
– DTS ® Sound Unbound
– BullGuard o seguridad de Internet equivalente (versión completa de 1 año)
ASUS Exclusive Software
Armory Caja
– AIDA64 Extreme (versión completa de 1 año)
– AURA Creator
– AURA Sync
– Fan Xpert 4 (con AI Cooling II)
– Cancelación de ruido AI bidireccional
– Ahorro de energía
AI Suite 3
– Fácil optimización con overclocking AI
– TPU
– DIGI+ Power Control
– Aplicación Turbo
– Limpiador de PC
MyAsus
WinRAR
UEFI BIOS
AI Guía de overclocking
ASUS EZ DIY
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 3
– ASUS UEFI BIOS EZ Mode
MemTest86

BIOS
256 Mb Flash ROM, BIOS UEFI AMI

Manejabilidad
WOL por PME, PXE

Accesorios
Cables
1 x cable de extensión ARGB RGB
4 x cables SATA 6Gb/s
Tarjeta ROG Hyper M.2
1 x Tarjeta ROG Hyper M.2 con disipador térmico
2 x paquetes de tornillos M.2 para tarjeta ROG Hyper M.2
Kit de refrigeración adicional
1 x Térmico pad para M.2
1 x soporte de ventilador DDR5
1 x soporte de ventilador VRM
Varios
1 x antenas móviles ASUS Wi-Fi
3 x paquete Q-Latch de placa
posterior M.2 3 x paquetes de goma de placa posterior M.2
1 x conector Q
1 x ROG pegatinas
1 x llavero ROG
1 x tarjeta ROG VIP
Medios de instalación
1 x unidad USB con utilidades y controladores
Documentación
1 x Guía del usuario

Sistema operativo
Windows® 11, Windows® 10 de 64 bits

Factor de forma
Factor de forma ATX
12 pulgadas x 9,6 pulgadas (30,5 cm x 24,4 cm)
